AC6605接入控制器 更新日期:2013/12/3

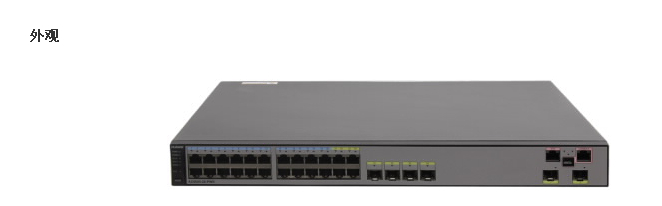

产品外观

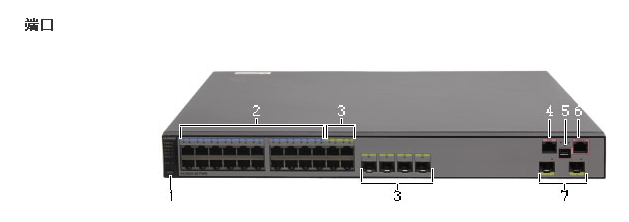

1. MODE按钮,即模式切换按钮

2. 2010/100/1000BASE-T以太网电接口

支持10M/100M/1000M自适应。

支持20个接口PoE供电。

3. 4Combo接口

4. 1ETH管理接口

5. 1Mini USB接口

6. 1Console调测接口

7. 210GE SFP+以太网光接口

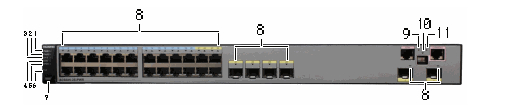

指示灯说明


数字

指示灯/按钮

面板丝印

含义

1

正视机箱背面:右侧的电源模块指示灯

PWR1

绿色常亮:表示该槽位安装了电源模块且供电正常。

橙色常亮:表示双电源配置时,该槽位的电源模块在位,但是开关没打开,或者电源模块未接通,或者电源模块故障。

常灭:表示该槽位的电源模块不在位或者设备单电源配置时电源模块供电异常。

2

正视机箱背面:左侧的电源模块指示灯

PWR2

绿色常亮:表示该槽位安装了电源模块且供电正常。

橙色常亮:表示双电源配置时,该槽位的电源模块在位,但是开关没打开,或者电源模块未接通,或者电源模块故障。

常灭:表示该槽位的电源模块不在位或者设备单电源配置时电源模块供电异常。

3

系统运行状态指示灯

SYS

绿色慢闪:表示系统处于正常运行状态。

绿色快闪:表示系统正在启动过程中。

橙色常亮:表示设备运行中出现温度异常或功能不正常。

橙色慢闪:表示设备进入休眠模式。

红色常亮:表示设备注册后系统运行不正常,或者有电源、风扇、温度异常告警。

常灭:表示系统未运行。

4

State模式状态灯

STAT

绿色常亮:表示业务端口指示灯为默认模式,默认模式下业务端口指示灯用来指示各端口的STAT状态。

常灭:表示没有选择State模式。

5

Speed模式状态灯

SPED

绿色常亮:表示业务端口指示灯暂时用来指示各端口的SPED状态,45s后自动恢复到默认模式(STAT)。

常灭:表示没有选择Speed模式。

6

PoE模式状态灯

PoE

绿色常亮:表示业务端口指示灯暂时用来指示各端口的PoE状态,45s后自动恢复到默认模式(STAT)。

橙色常亮:表示在未进行MODE切换操作时至少有一个端口拒绝提供PoE电源或有PoE错误。

常灭:表示没有选择PoE模式。

7

模式切换按钮

MODE

按钮按一次则SPED灯亮绿色,此时业务端口指示灯暂时用来指示各端口的SPED状态。
再按一次则PoE灯亮绿色,此时业务端口指示灯暂时用来指示各端口的PoE状态。
再按一次则恢复默认状态,即STAT灯亮绿色。
当超过45s没有按动按钮,则模式状态灯自动恢复为默认模式(STAT灯亮绿色,SPED灯和PoE灯灭)。

8

业务端口指示灯

24GE电接口:端口从1开始编号,从下到上,从左到右。
光接口:请参考三角形状的箭头指向。

业务端口指示灯的含义跟所处的模式相关,具体请参见下表。

9

ETH接口指示灯

请参考三角形状的箭头指向

绿色常亮:表示端口有连接。
绿色闪烁:表示端口在发送或接受数据。
常灭:表示端口无连接。

10

Mini USB接口指示灯

绿色常亮:表示Mini USB接口正在使用。
常灭:表示Mini USB接口未使用。

11

Console调测接口指示灯

绿色常亮:当Mini USB接口未使用时,该指示灯一直绿色常亮。
常灭:表示Mini USB接口正在使用。

产品特点


丰富的接口类型

上行接口:210GE上行接口

业务接口:24个电口,其中最后4个电口与4个光口组成combo

维护接口:1RJ-45维护串口;1RJ-45维护网口;1Mini USB维护串口


高容量、高性能的一体化设计

一体化设计,既可以作为有线的接入或汇聚设备,也可以作为无线接入的管理设备

24GE口和210GE口,提供128Gbit/s的交换容量和10Gbit/s的转发能力

24PoE口和满供能力,可以满足AC下直挂AP或其他需要供电终端的网络部署要求



高可靠性设计

支持基于LACPLink Aggregation Control Protocol)、MSTPMultiple Spanning Tree Protocol)的端口冗余备份

支持交流、直流均双电源备份

支持电源模块热插拔时单电源供电

支持组网1+1冗余热备


易安装、易维护功能

AC6605尺寸为442mm×420mm×44.4mm,适合在标准IEC机柜(19英寸)里安装。

电源支持热插拔,维护方便

内置Web网管,可以提供本地的图形化管理

网管eSight具有丰富的北向接口,符合企业用户使用习惯

支持板内温度探测器,实时监控AC运行环境


绿色节能

采用静音风扇,风扇转速自动调整,降低系统的噪音,节省风扇功耗

当检测不到业务端口对端连接设备,即端口空闲,则芯片进入省电模式,以减小功耗

采用先进工艺、高集成度、低功耗芯片,并配合智能设备管理系统充分利用芯片的低功耗特性,在提升系统性能的同时还降低了整机功耗



产品规格

物理参数

项目

描述

外形尺寸(长××高)

442mm×420mm×44.4mm

最大功耗

85W

重量

空框:5.48kg
满配置150W电源模块:7.16kg
满配置500W电源模块:7.48kg

工作温度

-5°C+50°C

相对湿度

5%RH95%RH,非凝露

海拔高度

采用150W直流电源:0m2000m
采用其他电源:0m3000m

交流输入电压

额定电压

100V AC240V AC50/60Hz

最大电压范围

90V AC264V AC47Hz63Hz

直流输入电压

额定电压

-48V DC-60V DC

最大电压范围

-36V DC-72V DC

系统配置

项目

规格

处理器

主频1GHz

交换容量

128Gbit/s

包转发能力

10Gbit/s

DDR内存

4GB

Flash

256MB

协议及管理能力

参数

参数值

可管理AP的数量

支持最多管理1024APV2R3版本支持512AP

无线用户接入能力

整机接入用户数:10K
AP接入用户数:最多256个(取决于具体AP型号)

MAC地址表数量

16K

VLAN数量

4K

路由表项数量

10K

ARP表项数量

8K

组播表项数量

4K

DHCP IP地址池数量

最大128地址池,每池最大可分配地址数16K

本地账户

1000

访问控制列表数量

8K

ESSID数量

4K

用户组管理

128个用户组
每组引用ACL ID的最大数目8
每组关联ACL rule的最大数目128

无线组网能力

特性

指标

APAC间组网方式

支持APAC之间为L2层网络拓扑
支持APAC之间为L3层网络拓扑
支持AC直挂AP
支持AP在私网、AC在公网的NAT穿越部署
AC
可做二层网桥转发或三层路由转发

转发模式

支持直接转发(又称分布转发或本地转发)
支持隧道转发(又称集中转发)
支持集中认证、分布转发
用户认证通过前采用隧道转发模式,用户认证后采用本地转发。

无线组网模式

支持WDS网桥:
支持点到点无线桥模式
支持点到多点无线桥模式
自动拓扑检测与环路避免(STP
支持无线Mesh网络:
支持Mesh设备的接入认证
支持Mesh路由算法
支持零配置上线

支持AC发现机制

AP获取AC IP的方式有:
静态配置;
DHCP Option43方式获取
DNS方式获取
AC
DHCP方式为AP分配管理IP
支持DHCP Relay
在二层网络中,支持CAPWAP协议的广播或组播方式发现AC

CAPWAP隧道

支持集中式CAPWAP
支持CAPWAP控制隧道和数据隧道,数据隧道为可选配置
支持基于ESS配置的转发方式(即隧道转发或直接转发)
支持DTLS加密,控制隧道为缺省加密
支持CAPWAP隧道心跳检测,断链重建

支持主备AC

支持回切使能控制
支持负载均衡方式
支持1+1热备方式
