AP3010DN-AGN接入点 更新日期:2013/12/3

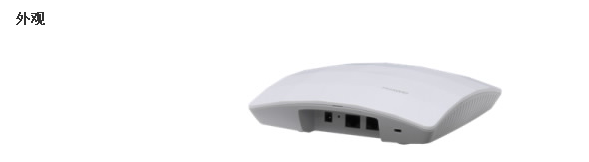

产品外观

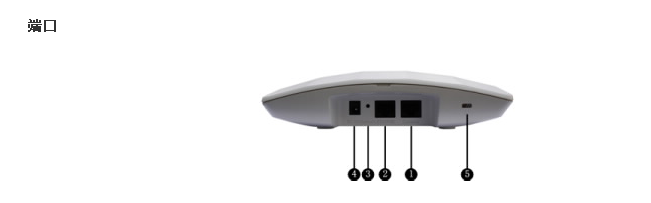

1.Console口。

2.ETH/PoE10/100/1000M,用于有线以太网连接,并且支持PoE功能,用于连接PoE交换机或PoE电源,给AP供电。

3.Default:缺省按钮,长按恢复出厂缺省值。

4.电源输入接口:12V DC

5.Lock设备锁接口:用于保证AP3010DN-AGN的防盗安全。

LED指示灯

信息类型

颜色

频率

表达含义

上电缺省状态

绿色

常亮

刚刚上电,绿灯常亮。
如果进入uboot命令行,随着命令输入闪绿灯。

运行

绿色

慢闪(0.5Hz)

表明系统处于正常运行状态, 系统正常运行,以太网连接正常,有用户关联。

慢闪(0.2Hz)

系统正常运行,以太网连接正常,无用户关联。

告警

绿色

快闪(4Hz)

升级过程中,CAPWAP断链。

出错

红色

常亮

表明单板有影响业务且无法自行恢复的故障,需人工干预。





产品特点

高速可靠的无线接入服务

兼容IEEE 802.11a/b/g/n标准

支持2×2 MIMO,每射频最高速率达300Mbps

支持WMM协议,支持空口和有线的优先级映射

支持有线链路的完整性检测

支持负载均衡

Fit AP工作模式下支持用户漫游切换,业务不中断

Fit AP工作模式下支持AC双链路备份

采用最新一代802.11n芯片技术,性能更高,覆盖能力更强



完善的用户接入控制能力

支持基于用户的访问控制(ACL,可根据用户组策略,基于用户实施访问控制

支持单个用户的精细带宽管理

支持用户隔离策略

Fit AP工作模式下支持AC统一认证



高等级的网络安全性

支持Open-System认证方式

支持WEPWired Equivalent Privacy)认证/加密方式

支持WPAWiFi protected access/WPA2–PSK认证/加密方式

支持WPA/WPA2–802.1X认证/加密方式

支持WAPIWLAN authentication and privacy infrastructure)认证/加密方式

支持WIDS,包括非法APSTA检测、攻击检测、STA/AP的黑白名单功能



灵活的组网和环境适应能力

灵活的组网能力,满足多种组网应用场景,Fit AP工作模式下支持MeshWDS场景

强大的环境适应能力,自动选择传输速率、信道和发射功率,自适应射频环境,实时回避干扰

自适应带宽管理,自动根据用户数量、环境等因素调整用户带宽分配,改善用户体验



简单的设备管理和维护

Fit AP工作模式下,支持AP自动上线功能,并自动加载配置,可即插即用

支持批量自动升级

网管系统实时监控,实现远程配置和快速故障定位

支持LLDP链路自动发现,快速获取网络拓扑



产品规格

基本参数

项目

描述

物理参数

尺寸(长××高)

180mm×180mm×50mm

重量

0.4 kg

系统内存

128 MB DDR2
32 MB Flash

电源参数

电源输入

DC 12V±10%
POE
供电:-48V DC
满足802.3af/at以太网供电标准

最大功耗

9.5W
说明:实际最大功耗遵照不同国家和地区法规而有所不同。

环境参数

工作温度

-10+50

存储温度

-40+70

工作湿度

5%95%(非凝结)

防水等级

IP31

海拔

–60m4000m









射频参数

项目

描述

天线类型

内置天线

天线增益

2.4G2dBi
5G
2.5dBi

可同时在线的用户数量

≤64

每射频口最大发射功率

17dBm
发射功率支持1dB步长调整,可调范围支持从最大发射功率向下20dB
说明:实际发射功率遵照不同国家和地区法规而有所不同。

非重叠频道最大数量

2.4 GHz
802.11b/g
20MHz: 3
802.11n
20MHz: 3
40MHz: 1

5 GHz
802.11a
20MHz: 24
802.11n
20MHz: 24
40MHz: 11

说明:不同国家支持的非重叠信道的数量也不相同,具体请参考《国家码&信道列表》。

支持的信道速率

802.11b: 125.511Mb/s

802.11g69121824364854Mb/s

802.11n 数据速率(2.4GHz5GHz

GI2=800ns

GI=400ns

20MHz速率(Mb/s

40MHz速率(Mb/s

20 MHz 速率 (Mb/s)

40MHz速率(Mb/s

6.5 @ MCS10

13.5 @ MCS0

7.2 @ MCS0

15 @ MCS0

13 @ MCS1

27 @ MCS1

14.4 @ MCS1

30 @ MCS1

19.5 @ MCS2

40.5 @ MCS2

21.7 @ MCS2

45 @ MCS2

26 @ MCS3

54 @ MCS3

28.9 @ MCS3

60 @ MCS3

39 @ MCS4

81 @ MCS4

43.3 @ MCS4

90 @ MCS4

52 @ MCS5

108 @ MCS5

57.8 @ MCS5

120 @ MCS5

58.5 @ MCS6

121.5 @ MCS6

65 @ MCS6

135 @ MCS6

65 @ MCS7

135 @ MCS7

72.2 @ MCS7

150 @ MCS7

13 @ MCS8

27 @ MCS8

14.4 @ MCS8

30 @ MCS8

26 @ MCS9

54 @ MCS9

28.9 @ MCS9

60 @ MCS9

39 @ MCS10

81 @ MCS10

43.3 @ MCS10

90 @ MCS10

52 @ MCS11

108 @ MCS11

57.8 @ MCS11

120 @ MCS11

78 @ MCS12

162 @ MCS12

86.7 @ MCS12

180 @ MCS12

104 @ MCS13

216 @ MCS13

115.6 @ MCS13

240 @ MCS13

117 @ MCS14

243 @ MCS14

130 @ MCS14

270 @ MCS14

130 @ MCS15

270 @ MCS15

144.4 @ MCS15

300 @ MCS15

说明:
MCS
指数:调制和编码方案(MCS)指数,确定空间流的数量、调制、编码率以及数据速率值。
GI
:符号之间的保护间隔(GI),帮助接收器克服多路径延迟的影响。

接收灵敏度

2.4 GHz
802.11b (CCK)
-96 dBm @ 1 Mb/s
-91 dBm @ 2 Mb/s
-92 dBm @ 5.5 Mb/s
-88 dBm @ 11 Mb/s

2.4 GHz
802.11g (non-HT20)
-91 dBm @ 6 Mb/s
-90 dBm @ 9 Mb/s
-89 dBm @ 12 Mb/s
-86 dBm @ 18 Mb/s
-83 dBm @ 24 Mb/s
-80 dBm @ 36 Mb/s
-76 dBm @ 48 Mb/s
-74 dBm @ 54 Mb/s

2.4 GHz
802.11n (HT20)
-91 dBm @ MCS0
-88 dBm @ MCS1
-86 dBm @ MCS2
-81 dBm @ MCS3
-78 dBm @ MCS4
-74 dBm @ MCS5
-72 dBm @ MCS6
-71 dBm @ MCS7
-89 dBm @ MCS8
-88 dBm @ MCS9
-86 dBm @ MCS10
-82 dBm @ MCS11
-79 dBm @ MCS12
-74 dBm @ MCS13
-73 dBm @ MCS14
-71 dBm @ MCS15

2.4 GHz
802.11n(HT40)
-88 dBm @ MCS0
-85 dBm @ MCS1
-83 dBm @ MCS2
-78 dBm @ MCS3
-75 dBm @ MCS4
-71 dBm @ MCS5
-70 dBm @ MCS6
-68 dBm @ MCS7
-88 dBm @ MCS8
-85 dBm @ MCS9
-82 dBm @ MCS10
-79 dBm @ MCS11
-76 dBm @ MCS12
-71 dBm @ MCS13
-70 dBm @ MCS14
-68 dBm @ MCS15

5 GHz
802.11a (non-HT20)
-89 dBm @ 6 Mb/s
-88 dBm @ 9 Mb/s
-86 dBm @ 12 Mb/s
-83 dBm @ 18 Mb/s
-80 dBm @ 24 Mb/s
-77 dBm @ 36 Mb/s
-73 dBm @ 48 Mb/s
-71 dBm @ 54 Mb/s

5 GHz
802.11n (HT20)
-90 dBm @ MCS0
-85 dBm @ MCS1
-84 dBm @ MCS2
-78 dBm @ MCS3
-75 dBm @ MCS4
-71 dBm @ MCS5
-70 dBm @ MCS6
-68 dBm @ MCS7
-88 dBm @ MCS8
-88 dBm @ MCS9
-85 dBm @ MCS10
-82 dBm @ MCS11
-79 dBm @ MCS12
-74 dBm @ MCS13
-73 dBm @ MCS14
-71 dBm @ MCS15

5 GHz
802.11n (HT40)
-85 dBm @ MCS0
-82 dBm @ MCS1
-79 dBm @ MCS2
-75 dBm @ MCS3
-72 dBm @ MCS4
-68 dBm @ MCS5
-66 dBm @ MCS6
-64 dBm @ MCS7
-87 dBm @ MCS8
-84 dBm @ MCS9
-81 dBm @ MCS10
-79 dBm @ MCS11
-76 dBm @ MCS12
-71 dBm @ MCS13
-70 dBm @ MCS14
-68 dBm @ MCS15
